Cảm biến NP462-G3-35MPA-15/45

Thông số kỹ thuật Dynisco NP462-G3-35MPA-15/45

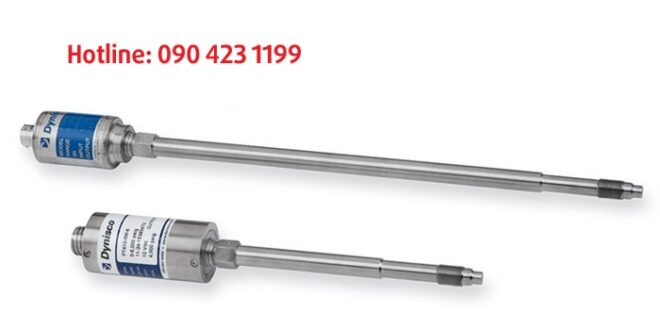

Cảm biến áp suất nóng chảy Dynisco NP462-G3-35MPA-15/45 là một model thuộc dòng cảm biến áp suất của Dynisco.

Dưới đây là bảng phân tích chi tiết các thông số kỹ thuật dựa trên mã model của thiết bị:

• NP462: Thuộc dòng cảm biến có thân cứng (rigid stem) kết hợp với ống mao dẫn mềm (flexible capillary), giúp cách nhiệt tốt hơn cho bộ phận điện tử.

• G3: Kiểu ren kết nối. Thông thường là ren G3/4″ hoặc một chuẩn ren đặc biệt tùy theo tiêu chuẩn vùng (khác với chuẩn 1/2-20 UNF phổ biến ở Mỹ).

• 35MPA: Dải đo áp suất tối đa là 35 MPa (tương đương 350 bar hoặc khoảng 5,000 psi).

• 15/45: Chiều dài phần thân.

  • 15: Chiều dài thân cứng (Rigid Stem) là khoảng 152 mm (6 inches).

  • 45: Chiều dài ống mao dẫn mềm (Flexible Capillary) là khoảng 457 mm (18 inches).

• Dải đo áp suất: 0 – 35 MPa (≈ 0–5000 psi)
• Kết nối cơ khí 1/2″ hoặc ren loại G3 (thường G3/4)
• Chiều thân 15/45 (thân/đoạn ren)
• Tín hiệu đầu ra: ~3.33 mV/V
• Điện áp: cấp ~10 Vdc (thường)
• Vật liệu: Thép không gỉ chịu nhiệt cao
• Ứng dụng: Đo áp suất nhựa nóng chảy, ép đùn, máy nhựa…
• Độ chính xác: ±0.5% hoặc ±1.0% FSO (Full Scale Output)
• Điện áp kích thích: 10 Vdc (khuyên dùng), tối đa 12 Vdc
• Vật liệu màng ngăn: Thép không gỉ 15-5 PH phủ lớp DyMax® chống mài mòn
• Điện trở cầu: Input: 345 Ohms min; Output: 350 Ohms ±10%
• Khả năng chịu quá áp: 2 x dải đo (70 MPa)
• Nhiệt độ màng ngăn: tối đa 400°C (750°F)
• Hiệu chuẩn nội (R-Cal): 80% FSO ±1.0%
